Tajemnice ukryte pod dnem jeziora. Zobacz co kryje wnętrze zapory w Solinie! [VIDEO, ZDJĘCIA]

To jedna z najbardziej fascynujących atrakcji turystycznych w naszym regionie, która od dekad budzi podziw i respekt. Choć większość z nas spacerowała koroną zapory w Solinie, niewielu miało okazję zajrzeć do jej surowego, betonowego wnętrza – a tam, głęboko pod lustrem wody, czas płynie zupełnie inaczej.

Zapora w Solinie to nie tylko malowniczy widok i potężna dawka odnawialnej energii. To przede wszystkim gigantyczna konstrukcja, która skrywa kilometry korytarzy. Dzisiaj przypominamy Państwu nasze unikalne materiały, w których zaglądamy tam, gdzie wzrok turysty zazwyczaj nie sięga.

6 metrów pod dnem jeziora

Czy wiedzieli Państwo, że zwiedzając wnętrze elektrowni PGE Energia Odnawialna, można zejść na poziom 6 metrów poniżej dna jeziora? To właśnie tam najlepiej czuć potęgę milionów ton wody napierających na betonową konstrukcję.

Co ciekawe, panują tam specyficzne warunki, które nie zmieniają się od lat:

• Stała temperatura: Niezależnie od tego, czy na zewnątrz panuje upał, czy siarczysty mróz, wewnątrz zapory termometry zawsze wskazują od 6 do 8 stopni Celsjusza.

• Surowy klimat: Wilgotne, betonowe ściany i echo niosące się w galeriach kontrolnych tworzą atmosferę rodem z filmów science-fiction.

ZOBACZ TEŻ: Betonowy gigant rósł na ich oczach. Zobacz, jak budowano zaporę w Solinie [ZDJĘCIA]

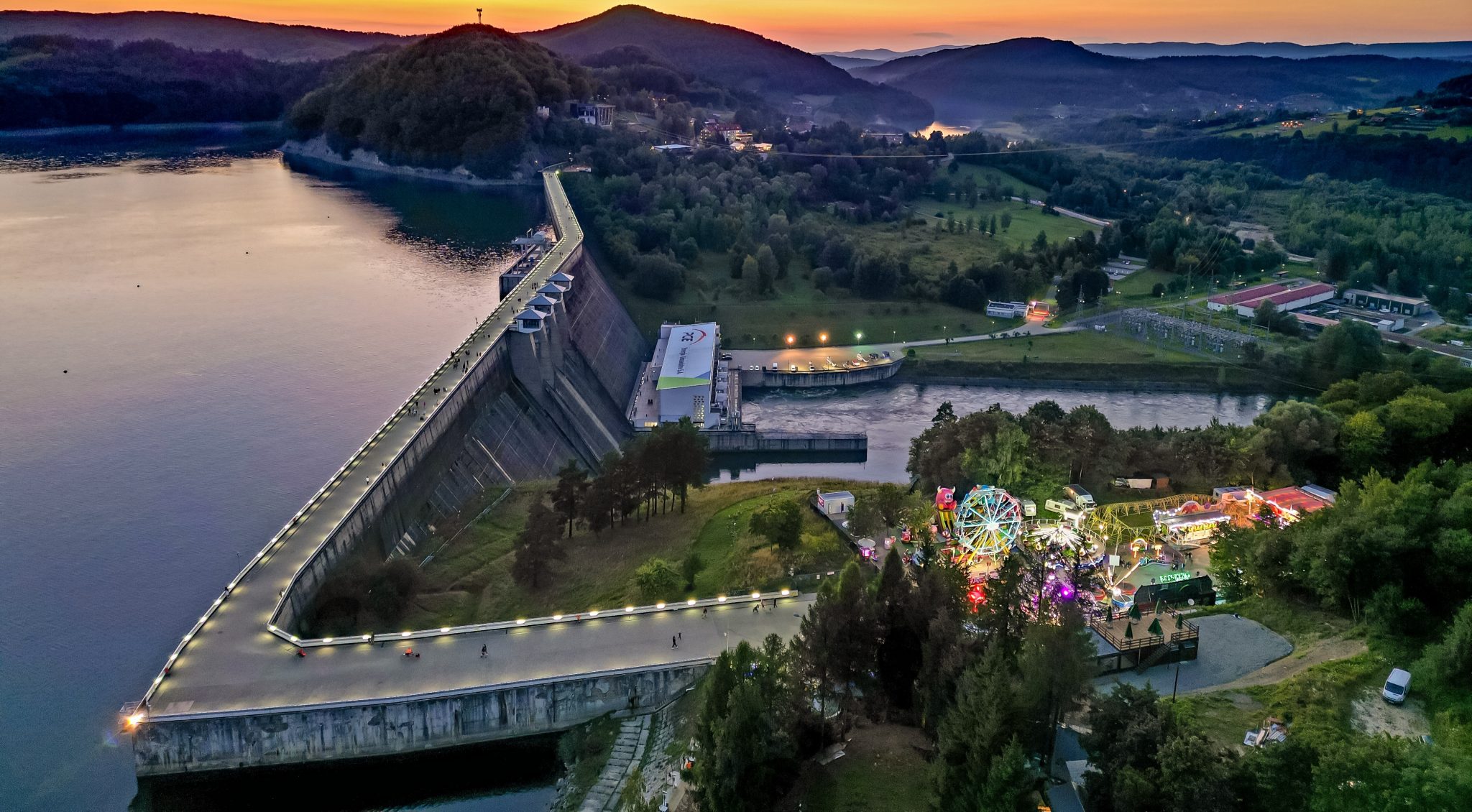

fot. Grzegorz Izdebski

Ponad pół wieku historii

Zapora funkcjonuje już od ponad 57 lat i wciąż pozostaje najwyższą budowlą hydrotechniczną w Polsce. Jej budowa była gigantycznym przedsięwzięciem logistycznym, o którym przewodnicy potrafią opowiadać godzinami, zdradzając techniczne nowinki i legendy narosłe wokół tej “betonowej góry”.

ZOBACZ NASZE VIDEO!

Poniżej prezentujemy nasz materiał zrealizowany w 2022 roku. Pokazujemy w nim tajniki budowy tamy oraz poszczególne elementy, które pozwalają funkcjonować tej wielkiej budowli głęboko pod lustrem wody.



* Zespół Elektrowni Wodnych Solina-Myczkowce PGE Energia Odnawialna S.A. – zespół 2 elektrowni wodnych na sztucznych zbiornikach wodnych na rzece San w gminie Solina. Są to Elektrownia Solina i Elektrownia Myczkowce.

Projekt wykorzystania pętli Sanu koło Myczkowiec powstał w 1921 roku. Autorem był profesor K. Pomianowski. Przewidywał on wybudowanie zapory o wysokości około 15 m, a następnie ujęcie wody kanałem otwartym i sztolnią bezciśnieniową oraz elektrownię o mocy 3,51 MW i produkcji średniej rocznej około 19 mln kWh. Przewidywany do wykorzystania spad wynosił 14 m. Wobec braku funduszy, budowę rozpoczętą w 1920 roku musiano przerwać w 1925 roku, choć brakowało do zakończenia zaledwie 300 tys. zł. Wykonany i zapłacony był m.in. tzw. jaz Stoneya. Wykonane były również kanał z ujęciem, sztolnia oraz fundamenty elektrowni.

Po zakończeniu II wojny światowej odżył pomysł wykorzystania wód Sanu do produkcji energii elektrycznej. W 1951 r., po podpisaniu umowy polsko-radzieckiej o zmianie przebiegu granic, w wyniku której w granice Polski weszły tereny na prawym brzegu Sanu, w Warszawskim biurze Projektów Siłowni Wodnych przystąpiono ponownie do projektowania zbiornika i elektrowni wodnej w Myczkowcach. Projekt przewidywał częściowe wykorzystanie wykonanych już obiektów. Piętrzenie zapory podniesiono, dzięki czemu pojemność zbiornika wzrosła do 10,9 mln m³, a moc elektrowni do 8,3 MW. Na podstawie tego projektu rozpoczęto 1956 roku ponownie budowę. Generalnym wykonawcą było Krakowskie Przedsiębiorstwo Budownictwa Wodno-Inżynieryjnego, a podwykonawcami: Elektromontaż-Południe, Elektrobudowa, Mostostal i inne. Dwa turbozespoły z turbinami Kaplana dostarczone zostały przez firmę Ganz Mavag z Węgier. Turbiny miały moc 4150 kW, 300 obr/min. Generatory miały moc 5200 kVA.

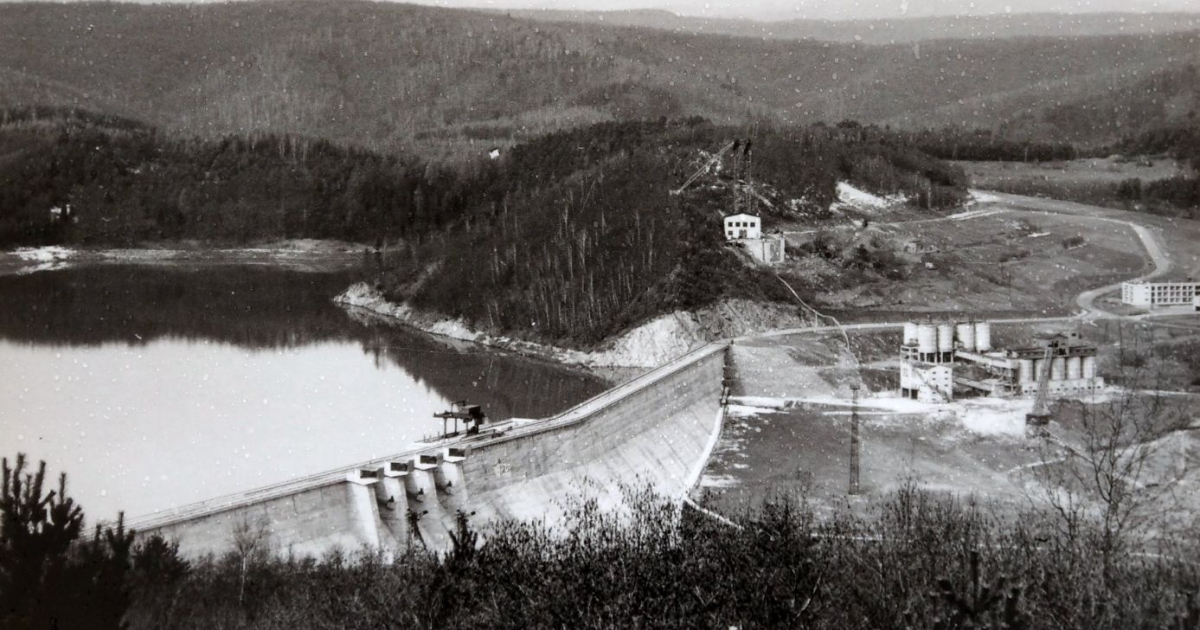

Jednocześnie przystąpiono do prac projektowych nad o wiele większą zaporą i elektrownią, usytuowaną powyżej tej w Myczkowcach – w przewężeniu doliny Sanu w rejonie Soliny. Budowa zespołu elektrowni trwała 12 lat i składała się z dwóch etapów:

• budowa zapory ziemnej i Elektrowni Myczkowce w latach 1956–1960
• budowa zapory i Elektrowni Solina w latach 1961–1968. Zaporę oparto o szczyty Plasza i Jawor

Elektrownię Myczkowce uruchomiono w 1961, Elektrownię Solina w 1968. Obiekty EW Solina i EW Myczkowce, jak również zbiorniki wodne, należą do spółki PGE Energia Odnawialna S.A. (dawniej Elektrownie Szczytowo-Pompowe S.A.).

W latach 2000–2003 zmodernizowano zaporę. Zwiększono moc elektrowni ze 136 MW do 200 MW, Wymieniono wirniki turbin, wał turbiny, hydrauliczno-mechaniczno-elektryczny regulator na elektroniczny pamięciowo programowalny regulator cyfrowy, oraz zmodernizowano generatory, zespoły regulacyjne. W części elektrycznej zmodernizowano generatory TZ klasyczne i odwracalne. Wymieniono jeszcze wiele innych aparatur, układów oraz transformatorów, zmniejszono liczbę przecieków w zaporze.

W 2015 roku na ścianie tamy w Solinie wykonano mural w technice clean (reverse), która polega na umyciu wybranych fragmentów ściany w celu utworzenia rysunku. Autorem rysunku jest Przemysław Truściński, przedstawia on zwierzęta zamieszkujące Bieszczady oraz tamtejszą roślinność.

W skład Zespołu Elektrowni Wodnych Solina-Myczkowce wchodzą:

• zbiornik górny – Jezioro Solińskie
• Elektrownia Wodna Solina – szczytowo-pompowa z 4 turbozespołami typu Francisa o mocy zainstalowanej po modernizacji 200 MW i produkcji rocznej 112 GWh (2 turbiny rewersyjne pompujące wodę z Jeziora Myczkowskiego do Solińskiego)
• zbiornik dolny – Jezioro Myczkowskie
• Elektrownia Wodna Myczkowce – przepływowo-wyrównawcza z 2 turbozespołami z turbinami typu Kaplana o łącznej mocy zainstalowanej 8,3 MW

Pełna moc elektrowni Solina uzyskiwana jest przy przepływie ok. 400 m³/s, średni roczny przepływ Sanu w przekroju zapory to ok. 19.4 m³/s, co daje ok. 5% mocy zainstalowanej. Roczna produkcja energii elektrycznej w schemacie przepływowym to ok. 85 GWh, reszta produkcji pochodzi z cyklu szczytowo-pompowego.

Elektrownia Zwierzyń osiąga moc zainstalowaną przy przepływie ok. 50 m³/s.

Obie elektrownie wodne są ze sobą powiązane gospodarką wodną. Pojemność zbiornika w Myczkowcach pozwala na pracę elektrowni Solina z pełną mocą w ciągu 5–6 godzin.

* opis: Wikipedia / Wikimedia Commons
